宽带A类放大器在通信测试中的应用

图4 频域里紧凑型正交子载波在f与3f均位于零点位置时取得最大值2f，因此不会产生交叉干扰。

信道音调f、2f与3f在时域中如图5所示。注意，每个增加的子信道是基本音调f的谐波，因此相对所有子信道来说，在脉冲持续时间T内为完整周期的整数倍。

图5 正交子载波时域显示（注意：所有子载波在脉冲持续时间T内拥有完整周期）

解复用

通过OFDM复合信号乘以所需子载波音调与集成数值（图6），即可达到解复用。

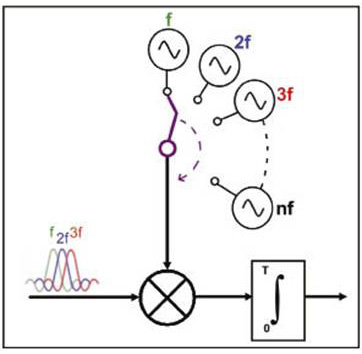

图6 子信道解复用概念

解复用过程中，只有被分离的子载波拥有非零整数，因此分离子载波不会受到其他子载波干扰。版1出示的是非零结果的简单数学证明过程。

版1：证明音调乘以T时内本身与集成数值得出非零数值。

注意接收到的音调调制（QAM，PSK等）被保留下来。

所有其他音调得出零值，如版2所示。所有信道音调过程在顺序上是重复的（图6回形步骤中圆形开关），恢复数据信号串行发送，用于解调。

发射波形特征

峰值平均功率比（PAPR）

峰值平均功率比，也称波峰因数，是复合信号峰值功率与RMS功率的比率。PAPR由相长干扰引起，以dB为表示单位；在多种同时发射的信号相位对准时产生高PAPR。
