具备不同功能的手持式示波器

　　手持式示波器曾经被认为是台式型号的小兄弟，现在它可以提供足以与大哥匹敌的性能水平，同时还具有电池供电工作和便携性等台式仪器不具备的优点。本人对以下四种型号的仪器进行了评估，以考察这类覆盖很宽价格范围的仪器的优劣。

　　● AEMC OX 7104-C（100MHz，四通道，5995美元）；
　　● Fluke 199C（200MHz，两通道，2999美元）；

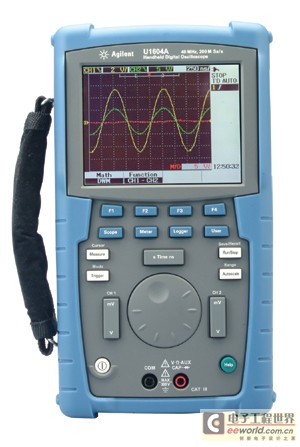

　　● Agilent Technologies U1604A（40MHz，两通道，1651美元）；
　　● Protek 860F（60MHz，两通道，1686美元）。

　　Tektronix也提供了一种手持式示波器，型号为THS730，但该公司不参加此次评估。我使用的信号源为Agilent 33220A型20MHz函数发生器。

　　上述四种示波器均包括内置数字万用表（DMM），且都带有示波器和DMM探头。除Fluke的仪器外，其标准配置都包括通信电缆和软件。可测量的参数，如RMS电压、峰/峰电压和频率等。几种仪器都具备某种形式的光谱分析功能，除Protek的型号外，都带有数据记录仪。

　　Agilent和Protek的型号不仅价格相当，其固件和软件也使我相信它们是同一来源的产品。因此，我将这两种型号一起进行分析，同时指出它们的相同和差异之处。

　　相对于台式仪器，对手持式示波器而言，无形的因素显得更加重要。例如，电池寿命、现场可更换电池的能力、室外屏幕可读性等因素对台式示波器都是无关紧要的。

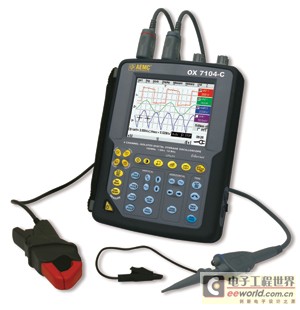

　　AEMC OX 7104-C

　　AEMC的OX 7104-C是市售的唯一一种四通道手持式示波器。12位分辨率、100MHz带宽和触摸显示屏使其性能居于领先地位。5995美元的高价格使其较适合于确实很需要便携性的场合。如果不是特别需要便携性，可以找到大量具有相当价格和性能的台式示波器，不过多数都只有8位分辨率，而AEMC的分辨率为12位。

　　OX 7104-C最突出的物理特性是其触摸屏和探头。探头通过适配器连到示波器顶端，适配器与探头电缆永久性地连接。只要连接探头，仪器就可以感知到并会检测探头的衰减水平。探头配有一个便利灯（handy light），可用探头手柄上的一个按钮控制。

　　AEMC的交流总电源适配器较大，但电源为在线（inline）式。因此，其标准交流插头在插线板上只占很小的空间。示波器端电源线有一个四叉接头，看起来好像能以多种方式插入插口，但事实并非如此。

　　用户可以使用另外的适配器，它带有一个连接电缆的BNC插座（图1）。我用其中一个将函数发生器连接到该示波器上。另一个适配器提供了DMM探头的香蕉头。这是很方便的，因为这样就可以混用和匹配使用各个通道，从而将示波器探头、DMM连线或其他附件（如电流探头）连接到任何通道。评估的全部示波器都有两个示波器通道和一个DMM通道。

　　尽管提供了排列整齐的按钮，但触摸屏可以不用按钮就可以操作该仪器。如果使用触摸笔，则可以有多种方式来激活某个功能。不使用时，触摸笔则夹在仪器的背面。

　　AEMC的手持式示波器包括一个谐波分析仪，适用于分析电源质量，可覆盖40Hz到450Hz的频率范围。在低电压下，在最高5kHz的频率下可获得可靠的结果。通过使用正弦波和方波测试分析仪，只能看到正弦波的基波和方波的奇次谐波。

　　谐波分析仪显示画面可显示一个信号频谱谐波，最高可达30次谐波。每个谐波下有一个复选框。点某个复选框可显示该谐波的振幅和相位信息。该屏画面还可显示RMS的振幅和信号的总谐波失真。

　　AEMC的SX-Metro软件可以将数据从OX 7104-C导入一台PC和遥控示波器（在示波模式下）。我先使用了RS-232连接，PC很快就辨认出了示波器，但使用可选的以太网连接就不是这样。必须先进入SX-Metro软件的Options菜单改变IP地址，使其与示波器匹配。在PC上不断出现通信错误，就改用RS-232来评估该软件。

　　要将屏幕画面发送给PC，必须使用示波器的文件管理器。我发现这个文件管理器用起来很不直观，需要试几次才能明白如何操作它。通信电缆也不好插入，必须按下连接器的释放钮才能将它插入插座。即使这样，仍必须摇动连接器才能装好。如果插得太用力就可能损坏线卡。此外，模制的通信和电源连接器盖不停地跳出来，但它是与该单元连接在一起的，所以没法弄松它。

　　TAEMC OX 7104-C是一种功能强大的仪器。带宽和分辨率使其成为一种值得考虑的台式示波器替代仪器，而且它利用四个通道来混用和匹配使用各个示波器和DMM输入的功能也很独特。不过，该仪器有几个比较不好用的地方，尤其是在保存文件供PC下载时表现更为突出。而且价格也比较难以接受。
