NI PXI-5922使用了全新的数字化技术，提供了商用数字化仪中最高的分辨率和最大的动态范围。例如单比特delta-sigma模数转换器(ADCs)能够为低频应用提供较高的分辨率和较大的动态范围，然而，由于采样速度受到限制，单比特delta-sigma模数转换器无法应用于频率超过几百KHz的动态信号。如果能够通过线性化处理去除多比特delta-sigma模数转换器固有的非线性，多比特delta-sigma模数转换器就能够在高频情况下提供很大的动态范围。NI PXI-5922多分辨率数字化仪将多比特delta-sigma模数转换器与具有专利的线性化技术相结合，在高采样率情况下提供了前所未有的高分辨率和动态范围。

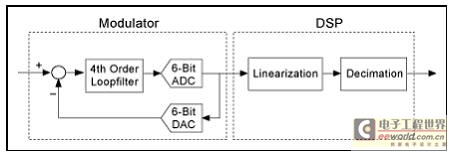

图3 改进的多比特delta-sigma模数转换器模块图
这一数字化仪具备了无以伦比的高达15 MS/s的采样速率范围，结合NI LabVIEW等强大的软件，能够替代许多传统仪器的测量功能，如传统音频分析仪，频谱分析仪，IF数字化仪，直流和交流有效值电压计，以及频率计数器等。
