微波光子滤波技术

1)直接改变光程来改变延迟时间，现阶段主要有两种方法：(a)使用控制传输路径的开关(延迟线开关)^[7，8]方法，通过使用空间光开关的方法来为光信号选择不同的路径，使之获得不同的基本传输延迟。图2所示为一个开关色散矩阵的延迟单元示意图，由于光信号通过不同的色散介质的时间不同，可以通过选择光开关来选择色散介质的方法控制延迟时间，这样就达到了可调谐的功能。目前这种方法实验调谐范围最高可以从8.07GHz调谐到9.22GHz；(b)使用可调谐光纤延迟线的方法，利用可调谐光纤延迟线直接改变光信号传输路径的长度，这样提供了不同的传输延迟，可以持续调谐。D.Chen等^[9]通过调谐可调谐光纤延迟线120mm，其中心频率的改变量便可以覆盖微波器的自由频程约7.1MHz。现在商用的可调谐光纤线可调精度达到3μm(约为15fs)，可调范围168mm，可以满足滤波器可调谐的需求。

该技术实现方法比较简单，实现的调谐过程简便，但该技术的调谐功能往往需要引入特殊的器件，这样使系统的复杂度提高，器件的要求以及成本相应也就提高了。

2)波长可调谐光源结合光色散介质，如标准的光纤、高色散光纤———通常为色散补偿光纤、光纤光栅或者线性啁啾布拉格光栅等^[4，10~19]。

其实现方式有：

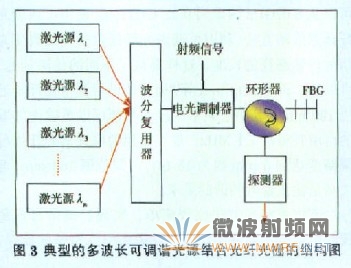

(a)利用一个或多个波长可调谐光源，典型结构如图3所示，滤波器采用可调谐激光阵列。由于啁啾光纤光栅(FBG)对于不同波长的光载波具有不同的反射点，不同波长的光载波经历的路程不同，导致各光载波在光纤中的延时也就改变了，从而实现可调谐。使用可调谐激光器可以进行快速方便的调谐，同时使用多波长的可调谐光源，通过控制各光信号的权重便可以得到较高的抑止比，抑比可以超过20dB^[10]。由于引入啁啾光纤光栅或者激光器阵列，所以系统制作的复杂度和成本均会增加。使用这种方法其调谐范围可以达到150MHz；

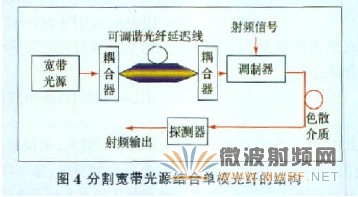

(b)利用分割宽带光源的方法，其结构如图4所示。这种滤波器利用可调谐的马赫曾德尔干涉仪(MZI)对宽带光源进行切割来获取多个光载波信号^[5]。MZI结构可以作为梳妆滤波器，通过控制光学可调谐延迟线改变两臂的光程差来控制透过滤波器的光载波的间距，对宽带光源进行频谱分割。滤出来的光经过光电调制器进行振幅调制后，输入一定长度的单模光纤。由于不同波长光载波在光纤中有不同的延时，因此经光电探测器叠加接收后可实现微波滤波。目前使用分割宽带光源的方法其调谐范围可以从34.1MHz调谐到34.1GHz，其调谐范围比较大，而且只需要较便宜的光器件便可解决。

如果当波长的间隔和马赫曾德尔滤波器输出的单个载波的带宽相比足够大，则可以排除环境的影响，避免了相干时间限制。尽管可以通过可调谐光纤延迟线对通带中心频率进行调谐，但是随着通带中心频率的增大，其3dB带宽也会呈严重的增长趋势，而且一般宽带光源比如掺铒光纤激光器(EDFL)、放大自发辐射(ASE)激光器，它们的噪声比较大，在实际应用中也会有一定的影响。

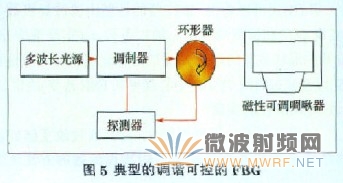

3)使用可调谐的色散器件。通过使用激励源作用在色散介质上以改变色散介质的色散^[3]。固定的光源和新颖的可调谐色散介质^[20~23]结合能提供持续的可调谐，但是在时间和改变色散的准确性上不容易控制。典型的结构如图5所示，其中的可调谐延迟器件———可调谐色散器件是一个由磁性材料控制的啁啾光栅组成的，磁性材料的磁场通过给一段螺线管加电流而产生并控制。一个5cm长的光纤光栅固定到一个磁致伸缩棒上然后放到一段磁性螺线管里。磁致伸缩介质的长度与所加电流而形成的磁场大小成一定的比例关系，因此当不同的电流加在螺线管上时，光纤光栅会表现出不同的色散。这样通过控制电流便可以控制光栅的色散，从而得到不同的延迟时间进而实现可调谐的功能。通过改变磁场这种可调谐色散器件的延迟时间和波长的比值可以在300~900ps/nm之间变化。如图5所示使用电光调制器使射频信号调制到多个光载波上，然后通过受磁场控制的光纤布拉格光栅使不同的光信号得到不同的延迟。目前使用可调谐色散介质的方法得到的调谐范围可以达到1GHz。
