4系列B MSO混合信号示波器，新在哪里？

4系列MSO混合信号示波器于2019年首次推出时，就基于4系列示波器，引入了新的操作方法。凭借其创新的触摸屏用户界面和高清显示屏，它将备受赞誉的5系列MSO混合信号示波器的用户体验带给了更广泛的受众，并占据了更小的台面面积。在同一年，4系列获得了《电子产品》年度产品奖，并迅速成为业界最受欢迎的示波器之一。

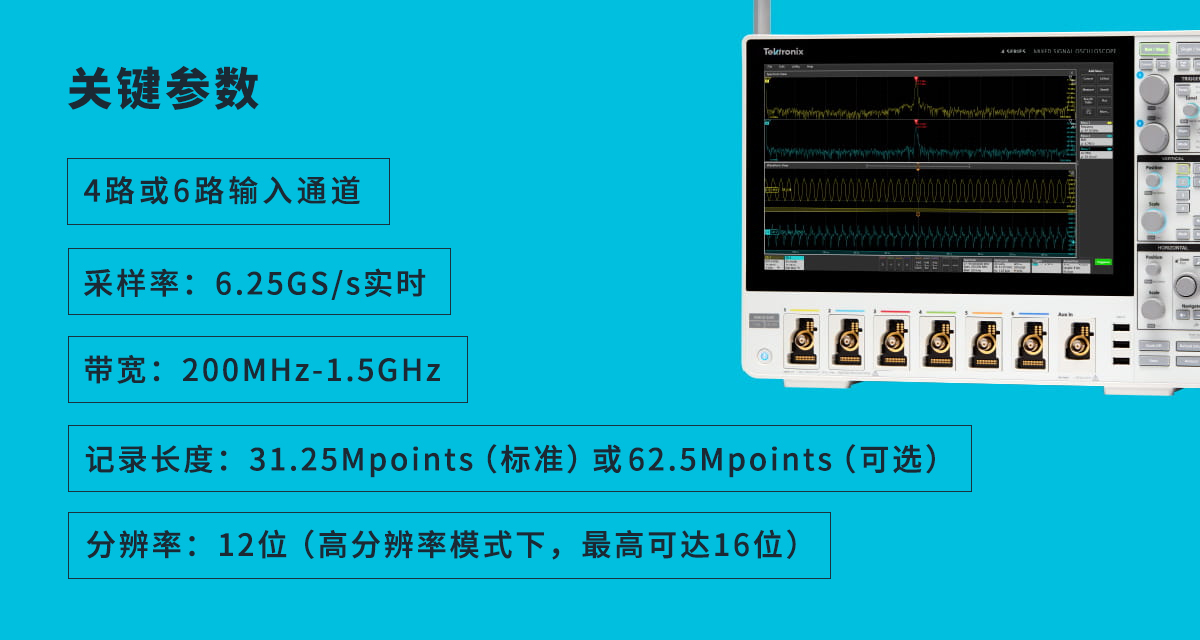

早期的4系列MSO混合信号示波器不仅提供便利，而且具有出色的测量性能：

▪  4路或6路FlexChannel输入通道。每个FlexChannel提供：

□  一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

□  一个逻辑探针带有8个数字逻辑信号输入功能

▪  200 MHz、350 MHz、500 MHz、1 GHz或1.5 GHz可升级带宽

▪  6.25 GS/s实时采样率

▪  31.25 Mpoints（标准）或62.5 Mpoints（可选）记录长度

▪  12位垂直分辨率，高分辨率模式下最高达16位

快进到2023年，自2019年以来，泰克的软件工程师发布了12个更多功能的软件版本。随着软件功能的增强，我们发现如果4系列具有更多的处理能力，它可以更好地利用这些工具。因此，我们的硬件和软件工程师着手更换示波器上的处理器系统和操作系统。

Tektronix 4系列B MSO混合信号示波器具有新的处理器、操作系统等特点。

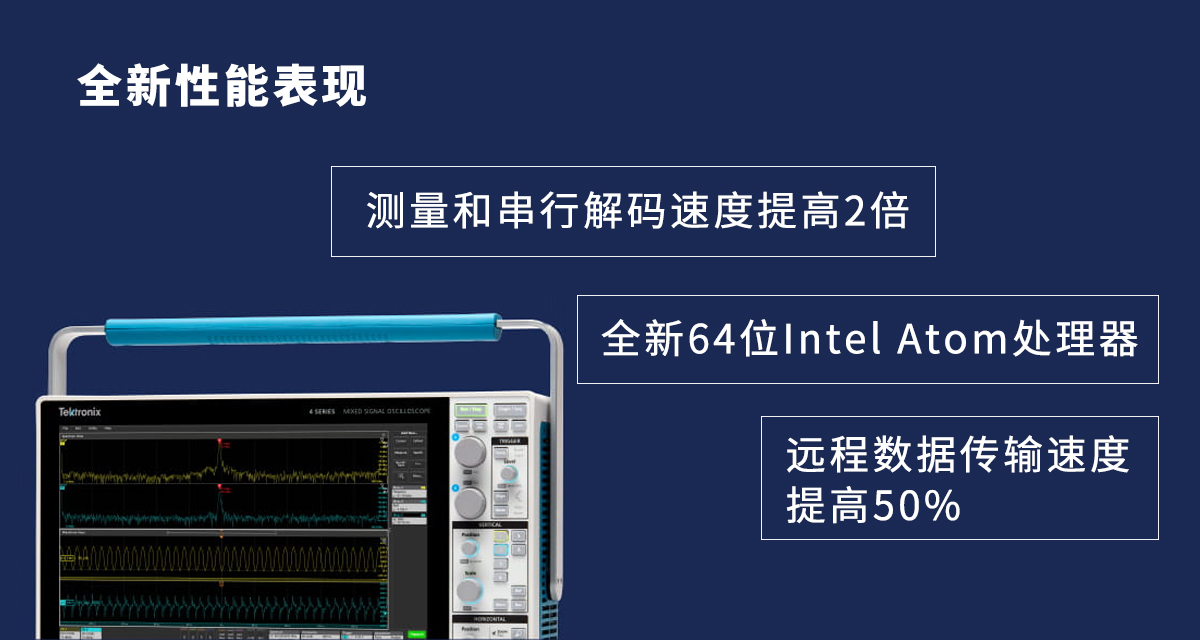

这一系列升级成就了全新的4系B MSO混合信号示波器。原有的32位ARM处理器已被64位Intel Atom替换，并且操作系统已完全改版以充分利用新的硬件。新的架构亮点：

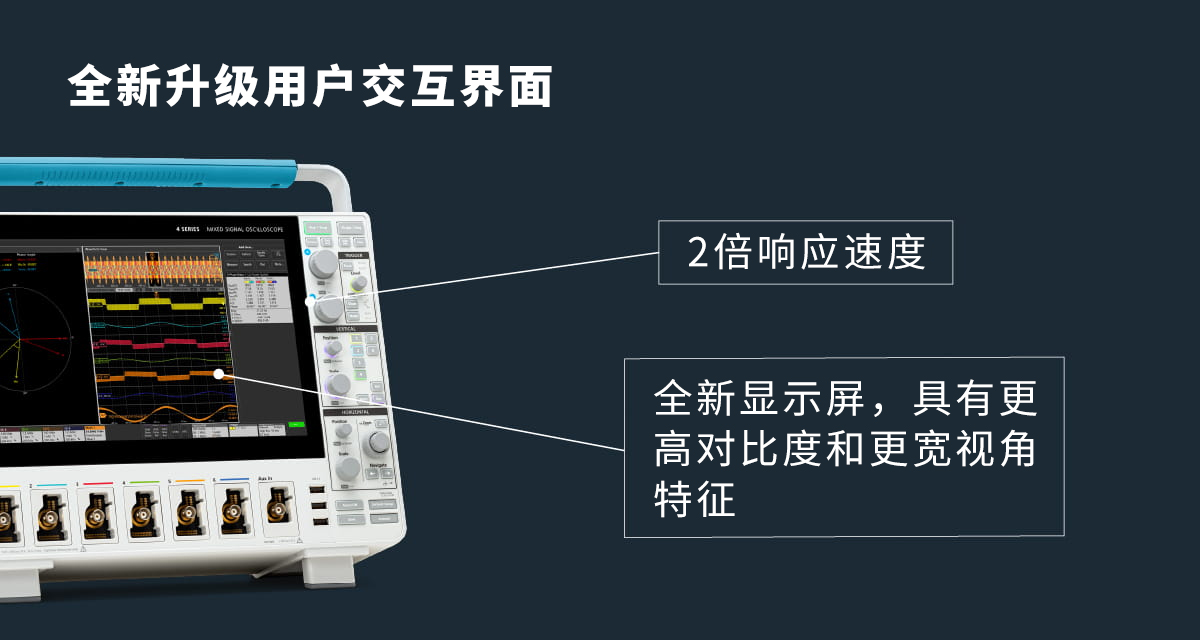

▪  用户界面的响应速度提高至原来的两倍。

▪  远程数据传输速度提高50%。

▪  测量和串行解码速度提高了两倍以上。

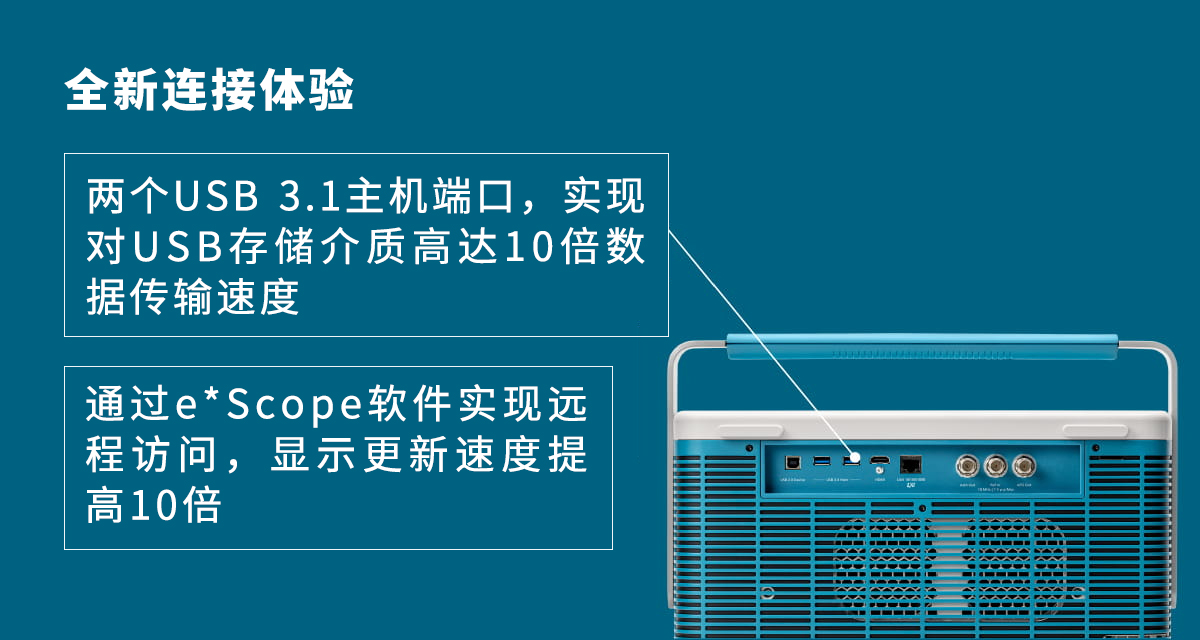

除了处理器系统升级外，仪器的后部还增加了两个USB 3.1主机端口，实现对USB存储介质高达10倍数据传输速度。13.3英寸高清触摸显示屏采用了新的光学粘合技术，提供更高对比度和更宽的视角。

新处理器的超频性能为计算密集型操作提供了更好的测试表现：

▪  仅通过浏览器连接LAN，e*Scope软件就能帮助用户远程访问和控制仪器。全新4系列B MSO混合信号示波器支持e*Scope软件，可实现10倍更快的显示更新速率。

▪  新的分析功能已启用，包括测量注释以指示参考水平和时间，波形直方图可深入了解噪声和抖动情况。

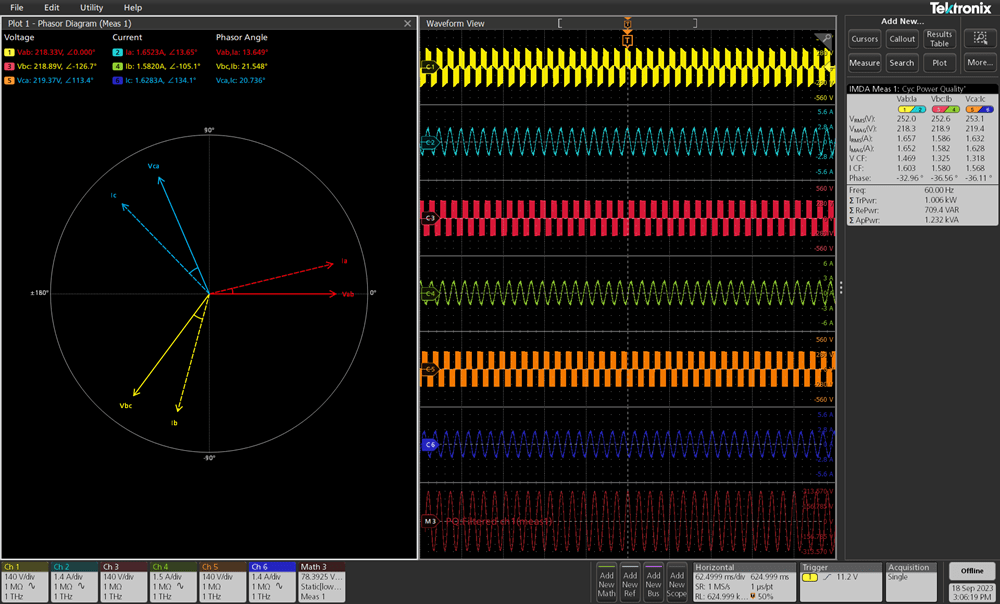

▪  诸如三相功率分析及高级功率测量等现有应用程序，响应更加迅捷并能更快生成测量结果。

▪  与4系列相同，4系列B MSO混合信号示波器也可选择超过25种协议的解码选项。获取和显示解码数据包的速度加快一倍。

4系列B MSO混合信号示波器中的新处理器系统使得更快的高级分析成为可能，例如三相功率测量。正如自4系列原版推出以来一直坚持的，我们计划每年多次通过更新软件持续增加新功能。凭借其升级后的处理器，新的4系列B MSO混合信号示波器将持续助力工程师们应对设计应用中存在的挑战。

纵览4系列B MSO更多信息，https://www.tek.com.cn/products/oscilloscopes/4-series-mso。
