650nm模拟光纤收发器,开关柜弧光检测专家

2016-04-01 来源:微波射频网 字号:

开关柜作为一种电气设备,作用是在电力系统进行发电、输电、配电和电能转换的过程中,起到对用电设备进行开合、控制和保护的作用。

电弧短路作为开关柜中的常见故障,一旦发生,便会辐射出巨大的声、光、电、热等能量,如果断开不及时,将会导致电力系统与用电设备毁坏,甚至人身伤亡。因此必须采取有效措施,迅速将电弧熄灭,以保证开关电器正常运行。电弧故障保护的基本思想是实时检测故障电弧的弧光或电流、电压信号,当信号幅值超过预定的阈值时启动控制系统,使断路器工作。光检测的方式相较于传统的电流、电压检测方式,不仅能够产生极快的响应,同时具有超低的传输延时,可以大大降低检测系统的响应时间,此外,光在探测器工作的复杂EMI环境中具有极强的稳定性。 因此光检测已经成为目前弧光检测最好的方式。

针对开关柜中电弧的光检测,世强供应商Avago推出了一款650nm 高可靠性模拟光纤收发器装置(AFBR-S10TR001Z),该设备可以在-40℃到﹢85℃环境工作。同时系统设计人员能够采用该装置,在1 毫米塑料光纤(POF) 上设计出弧光传感器。其外形与内部结构如图1所示。

图1:AFBR-S10TR001Z外形与内部结构图

AFBR-S10TR001Z主要有发射器和接收器两部分构成。发射器包含一个LED,中心发射波长为650nm。接收器包含一个ASIC,它集成了一个光电管(PD)和一个跨阻放大器(TIA)。这个ASIC提供了模拟电压输出到拉弧监控单元。

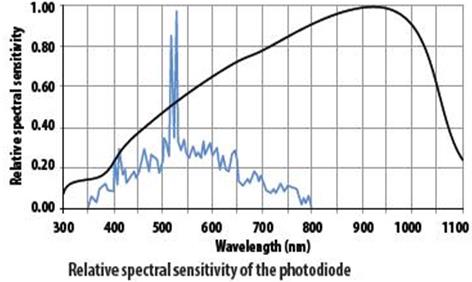

图2:收发器中光电管的相对光谱灵敏度曲线

图2为收发器中光电管的相对光谱灵敏度曲线,黑线表明集成在收发器中的ASIC的光电管的相对光谱灵敏度是与输入光的光波长相关的。蓝线描绘的是典型的弧光 光谱。光电管的响应完全覆盖了弧光的光谱范围,保证了对弧光事件的完全检测。AFBR-S10TR001Z的典型应用电路如图3所示。

图3:AFBR-S10TR001Z的典型应用电路
