WSA5000实时频谱分析仪（RTSA）的操作界面是一个全功能的频谱分析应用程序，其设计能和WSA5000实时频谱分析仪一起工作。RTSA应用程序提供标准的频谱分析功能，包括频率控制，标记功能和多跟踪功能。

WSA5000实时频谱分析仪是一款基于软件无线电的高性能射频接收机，数字转换分析仪。基于软件无线电专利的射频接收机，这款WSA5000提供了业界领先的综合灵敏度，调谐范围，瞬时带宽（IBW）和扫描速度。它具有混合的射频接收器前端（RFE），其将超外差，直接变频和直接数字化技术与宽频带、窄频带ADC相结合。

WSA5000实时频谱分析仪可以用来测量Wi-Fi，蓝牙和LTE等信号，并且标记可用于追踪特定频率。在WSA5000实时频谱分析仪中，复杂的基于FPGA的电平触发器，可以捕获随机的，瞬时的的高达100MHz带宽的瞬时信号。在以后的时间可以通过记录和回放功能重播所捕获和存储的信号。您还可以将捕获的数据用CSV文件导出作进一步分析。为了使信号显示和捕获更加方便，你可以在任何时间保存并加载这些设置。

我们可以通过互联网访问PyRF网站：pyrf.org/，并在上面下载WSA5000实时频谱分析软件，并通过安装向导进行安装，当安装完成即可和设备相连进行相应的操作了。WSA5000实时频谱分析仪具有操作方便，显示直观的用户界面，便于用户使用。

此图是我们需要安装ThinkRF的应用软件

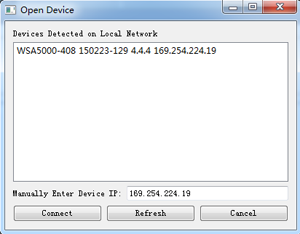

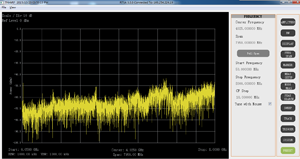

当设备开机并和PC建立稳定的链路后，我们打开软件会出现左上方的对话框，此时我们可连接设备登陆操作界面，显示右上方的操作界面。

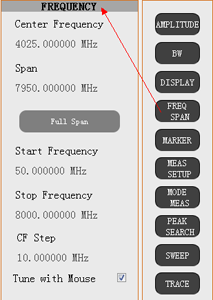

此图显示了软件的基本设置功能，在每一项的子菜单我们可以进行相应设置，包括：振幅、频率、标记点、测量设置、测量模式、峰值、扫描、轨迹、触发、系统、复位等功能。

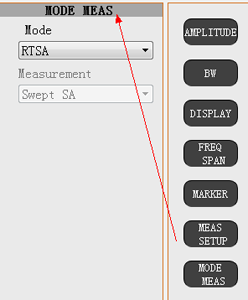

在“模式设置”里我们可以选择频谱仪的工作模式：Spectrum Span或RTSA，在实时频谱仪工作模式下，由三种实时带宽可供选择，最大达100MHz。

当选定工作模式后，我们可以根据实际的需要进行相应的参数设置，包括参考电平、显示刻度、参考位置补偿、衰减；分辨率带宽；频率、标记点（最多12个）等。

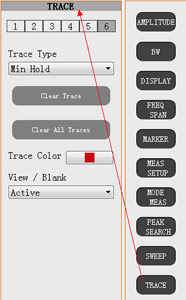

在此处我根可以根据实际需要设置各种标记点（包括峰值点等）和相应的轨迹数量（最多6条）、颜色等。

在此处我们可以设置触发频率和电平值，设置抽样速率、IQ路径和参考时钟。
