CMMB移动电视芯片SC6600V及其应用方案分析

2010-03-18 来源:电子工程设计 字号:

  中国移动数字多媒体广播(CMMB)是被中国广电总局颁布为行业标准的自主知识产权移动多媒体广播标准。展讯通信有限公司于2008年5月推出业界首款 CMMB 标准的手机电视单芯片解决方案 SC6600V。SC6600V不仅具有灵活的系统方案,而且基于展讯的手机基带芯片和移动多媒体芯片,可以开发支持中国自主知识产权标准的产品方案。

  高性能、低功耗的移动电视芯片

  目前,支持CMMB标准的芯片产品多是信道解调芯片,必须要外配信源解码处理器芯片来完成信源解码,从而才能真正实现手机电视功能。SC6600V是业界首颗集成了CMMB解调和H.264信源解码的高性能、低功耗芯片,它的集成度提高直接带来利益点就是功耗和成本的降低,丰富的外围接口以及灵活的功能选择给这款芯片增添了增值的空间,扩展了其应用领域。

  SC6600V功能结构如图1所示。SC6600V从功能上划分主要包括一个高性能的微处理器、一个CMMB解调器,一个视音频解码器、一个电源管理单元,以及丰富的通用外围接口(包括外部的存储控制器和显示控制器等),每个功能模块都采用了模块化设计,模块化的设计使得整个芯片具有非常好的可靠性和灵活度。这款芯片的主要特点如下:

  丰富的外围接口:SC6600V的输入信号支持是从Tuner接收下来的中频信号,也可以是经过CMMB信道解调之后的MFS流。因此,SC6600V除了可以支持中频输入信号之外,还可以支持外配主流CMMB解调器,提供了灵活的输入接口。在视频输出方面,支持解码后的视频YUV标准输出,并且可以直接输出到LCD显示屏进行显示。同时也支持旁路视频解码器而直接输出MFS流,这两种选择可依据应用方案的不同而定。音频输出支持I2S接口。此外,还有很多丰富的外围接口可为产品应用方案的扩展提供便利。

  灵活的信道解调:信道解调模块完全支持CMMB标准的信号传输和复用规范,将中频信号解调为MFS流输出到其他模块。在标准频率范围内,实现了移动多媒体广播系统广播信道物理层各功能模块,完成了移动多媒体广播信道物理层传输信号的帧结构、信道编码、调制技术以及传输指示信息。可以实现支持多种信道编码和调制方式用以满足不同业务、不同传输环境对信号质量的不同要求。

  多标准信源解码:信源解码模块支持H.264视频解码标准以及多种通行的音频解码标准(如MPEG1 audio layer 1/2, MP3, AAC LC和AAC + (LP)等),采样率最高可达到48kHz,解码速率最高可达320Kbps,同时支持双声道。并且完全可以通过更新固件来实现对新增标准的支持。

  全功能视频后处理:显示图像可以支持WQVGA、QVGA、CIF以及QCIF等,并且可以实现对解码视频进行缩放功能以适配不同的显示屏幕,这样就从硬件上支持了芯片对终端产品显示屏幕大小的自适应,扩展了产品应用的范围。支持三层逻辑层(背景层、图像层和视频层)。针对图像抖动和色彩纠正都采取了相应的技术手段。

  稳定的电源管理:芯片本身集成了电源管理单元,支持待机、开机等的电源管理功能,此外,本单元不仅可以支持片内的供电,还可以实现对片外芯片进行供电,从而在某些应用情况下可大幅降低系统功耗。芯片内核电压1.8V,I/O接口电压1.8~3.3V。高性能的主控CPU模块主要负责应用软件的运行,及芯片内部中断处理功能,而在芯片的调试方面则提供了完善的调试接口,如JTAG接口等。

  软件平台稳定完善

  为了缩短客户的设计时间,增强其产品开发能力,SC6600V提供一套完善的驱动程序和应用软件的通用接口,能够提供快速有效的客户软件设计。同时考虑了产品差异化设计的通用接口和优化空间。对于上层业务功能的拓展和软件的优化提供了灵活的平台基础。

  底层软件灵活而稳定: 固件程序开发中考虑到了产品的可扩展性,如音频解码可以通过更新固件来完成对新标准的支持,还有传输层可以通过更新固件来更换或者增加条件接收(CA)模块等。模块驱动程序开发完善,从外围接口到信道解调,从视频解码到音频解码,从图形处理到各种信号输出模块,都具有稳定而完善的驱动程序,这将作为芯片软件库提供给用户。但是,由于底层软件的开发与客户差异化设计是透明的,因此底层软件不具备用户可开发性。

  应用软件扩展性能强大:基于实时操作系统的应用软件采用标准化和模块化相结合的设计思想,使得新业务应用可以按照展讯公司的标准接口在不同的系统平台上进行扩展。包括ESG、Play/Record Engine的中间件都可以进行更新和再扩展,而针对手机电视、PMP和USB电视棒等不同的应用产品终端,SC6600V的软件平台都进行了完善和科学化的设计,可使客户产品迅速上市。

  产品差异化设计空间大:虽然目前同类产品还没有充斥市场,但是展讯在进行SC6600V的软件设计上早已考虑到产品差异化问题。针对不同的用户可以提供具有差异化的应用平台,灵活的GUI设计、支持不同的CA。SC6600V产品将提供一整套的SDK给客户,从底层驱动/固件到适配层软件/API,再到中间件以及针对不同终端产品的应用软件。

  应用方案灵活性强

  SC6600V可支持两种系统平台集成方式:一种是配合外部主控设备的手持电视终端系统,如配合展讯的GSM/GPRS芯片系列和TD-SCDMA基带芯片系列的手机电视平台。这些外部的主控芯片设计可以与SC6600V进行通信。外部处理器只对SC6600V进行少量控制和处理响应。这样的设计将保证其与各种射频前端和后端的应用处理器的灵活整合。

  另一种是无需外部主控设备的独立的手持电视终端系统,SC6600V支持独立的单芯片系统平台(无需外接处理器),作为单芯片系统平台,它主要应用于便携式移动多媒体终端,如PMP和电视棒等,此时,SC6600V主要是从外部E2PROM或者T-Flash卡进行系统启动。从SC6600V应用系统的范围上看,它主要应用于移动设备、个人媒体播放机和其他的便携式电子设计产品。

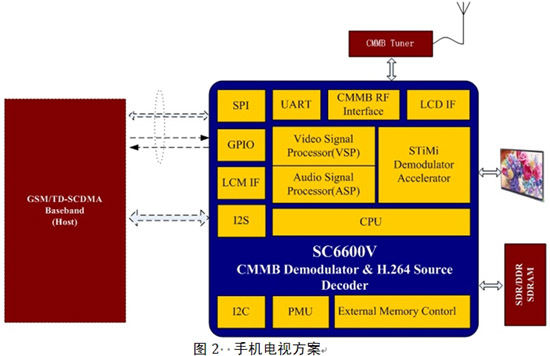

  手机电视方案

  SC6600V可以同展讯公司的数款基带芯片系列搭配成芯片组以设计出2G/3G的手机电视终端。由此可以实现CMMB+GSM和CMMB+TD-SCDMA方案。



  PMP和USB电视棒方案

  针对PMP和USB电视棒等便携式终端产品,SC6600V展示出了单芯片的优势方案,仅仅外部搭配高频头、存储器等很少的外围器件,就可以很方便的实现整机方案。

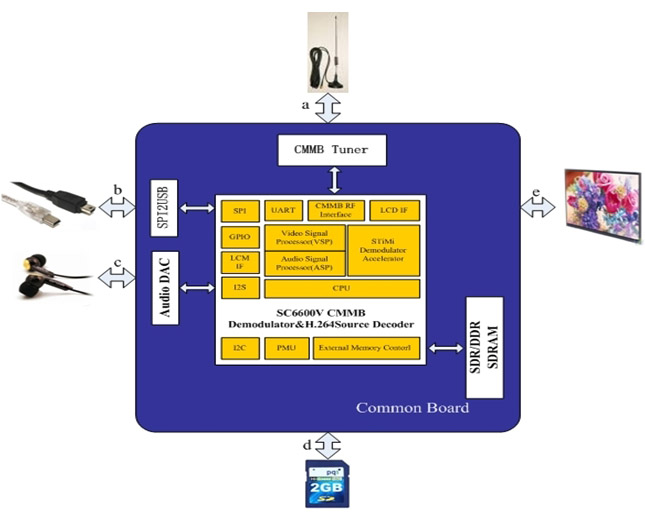

  图3 PMP和USB电视棒方案

  本文小结

  目前,手机电视功能基本上只能在昂贵的智能手机上实现,而SC6600V 单芯片方案可以让手机制造商和运营商能把手机电视服务推向主流功能手机市场,并把费用控制在合理的区间内。凭借 SC6600V 芯片的研发成功,展讯将为业界提供全方位的手机电视终端解决方案,推动手机电视进入大众市场,从而满足手机电视业务的商用需求。
