智能天线射频前端电路的研究和设计

根据3GPP的定义，对TD-SCDMA收信链路应有IIP3>-19dBm。仿真的电路图为收信机模块电路图，仿真结果如下所示：

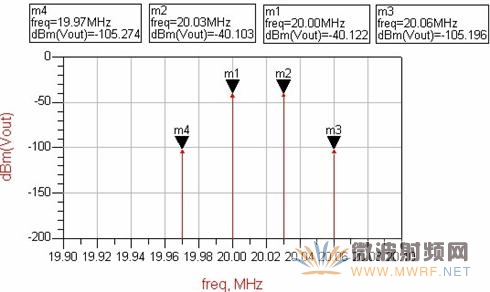

图7： 收信链路三阶截点仿真

对于3阶交调截断点IP3，有等式：

用dB表示：

在设计中，输入信号电平为-100dBm，加上系统增益，则，，根据上述公式可算出，收信机模块电路的整个输入三阶截点为-7.6dBm，满足3GPP对系统收信链路的要求。

6、结论

对智能天线系统接收机射频前端的特性进行说明和分析，制定了整体电路框图，并应用ADS电路仿真软件进行了仿真，从仿真结果看，其满足智能天线射频实验系统的要求，说明电路方案的合理性和器件选型的正确。

参考文献：
[1] H.P.Lin，S.S.Jeng，G.Xu．Experimental Studies of SCDMA Schemes for Wireless Communication．IEEE ICASSP’95，Vol.3：1760-1763
[2] 陈邦媛．射频通信电路．第一版．北京：科学出版社，2002
[3] 谢显中．TD-SCDMA第三代移动通信系统技术与实现．第一版．北京： 电子工业出版 社，2004
[4] 李世鹤．TD-SCDMA第三代移动通信系统标准．第一版．北京：人民邮电出版社，2003

作者：但小莉，郑会利
