TD-LTE深度覆盖解决方案

通信技术发展的日新月异,对深度覆盖的要求越来越高.本文详细论述了中兴通讯在室内覆盖方面提出的多项创新方案,这些方案可以很好的满足室内覆盖需求,提升用户体验度。

【关键字】BBU+双通RRU，深度覆盖， BBU+Micro RRU，Micro BS

1、引言

TD网络经过5期建设，已经覆盖全国的所有城市，形成了比较完善的广覆盖。随着移动互联网业务的迅速发展，TD网络承载的主要流量来自数据业务，而TD网络数据业务忙时分布与传统语言业务有明显差别，该时间段用户主要分布在居民小区住宅内，居民小区住宅主要依靠宏基站照射覆盖，导致宏基站吸收大部分网络话务。从而造成高切换、覆盖弱场多，室内覆盖差等网络问题。为了形成无缝的TD无线网络，中兴通讯提出TD深度覆盖解决方案，解决TD建网中对深度覆盖的需求。

2、主要有以下几种方案：

1、BBU+双通RRU深度覆盖 方案

BBU+双通道RRU方案，继承宏覆盖的建网优势，基站的基带部分和射频部分分离，通过光纤实现射频和基带之间的信息交互，从而能够将远端射频模块靠近天线安装，降低了馈线损耗，适合于居民小区大区域覆盖、天线分布广的特点。而BBU+RRU组网具有低成本、易施工、灵活组网特点，是建设精品网络的首选。

针对不同的天线分布系统，BBU+双通道RRU深度覆盖方案体现出不同的建网特点：

实际建网时，可综合考虑网络覆盖、网络性能和施工可行性，选择最适合的建网方式。

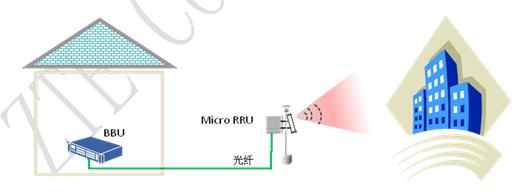

2、BBU+Micro RRU深度覆盖方案

Micro RRU是延伸室内覆盖，扩大室内吸收的主要手段；用于和目前宏站网络共同组网中的补热、补盲、室外打室内的覆盖，Micro RRU支持各种干扰消除的措施，可有效的提升网络质量。

BBU+Micro RRU深度覆盖方案可以提供比较大的容量，由于继承了BBU+RRU的建网方式，可根据话务需求分层灵活部署，缩短工期；同时可充分利用频谱资源，延伸室外覆盖；延续了基带集中与资源共享技术，可引入协同技术，赋型覆盖。

3、Micro BS深度覆盖方案

Micro BS不需要和宏站协同组网，只用于补盲、室外打室内，结合微波等传输方式，可快速建站，当然，Micro BS不能实现干扰协同，这一点上没有Micro RRU的优势。
 Micro BS体积小，自带基带，可独立成站，同时也能摆脱裸纤限制，突破居民区建站困难，是深度覆盖中的一个很好的选择。

进一步完善室内分布式系统，也可以解决室内覆盖不足，实现完善的深度覆盖。主要的方式有：原GSM室分系统改造和新建G/T共网室分系统两种方案。

原GSM室分系统改造方案

·不支持TD频段的无源器件均更换为支持TD频段的器件；

·由于TD频段损耗较GSM大，在选择合路点时应依据TD边缘功率，合理选择合路位置；

·更换线径小馈线为线径大的馈线，以避免对TD造成更大的损耗。

新建G/T共网室分系统方式

·TD覆盖采用“小功率、多天线”的覆盖策略；

·由于TD频段的损耗远大于GSM频段，因此链路计算应以TD链路预算结果为基础；

·基于LTE演进需求，在有条件的室分站点新建时采用双通道RRU，建设两路天馈系统。

3、应用案例

中移某省在TDS现网中，存在部分居民小区无法架设室内分布系统，居民楼内用户信号弱，经常掉话问题。在室内的弱场区域主要表现为上行受限，引起数据业务速率低、掉话/掉线、切换失败、无法接通。

为解决这个问题，中兴通讯采用BBU+双通道RRU深度覆盖方案，推出双通道RRU增强覆盖技术，通过采用双通道合并，接入一个双通道的双极化天线的形式来增加上行增益，弥补上行不足，达到增强室内深度覆盖的目的，提高室内覆盖，特别是住宅小区室内的数据业务速率，解决弱场掉话、切换失败、无法接通的问题；与单通道方式相比，上行性能明显提升，上行接收DPCH信道的信噪比和上行覆盖距离均有提升。

通过在现网中引入RRU双通道深度覆盖方案，有效的提升了当前TDS网络的覆盖质量，有效的解决广覆盖的弱场的问题。

作者：常晓丹 申昌湖 中兴通讯
