射频牛人教你前端滤波器的制作

前端滤波器的制作分析

在射频前端不加滤波器，接收效果会大打折扣。这个折扣有多大呢？一般的来说在天线良好的情况下距离至少会差2倍。而且，天线地势越高，接收效果越差！为什么呢？因为当今的天空充斥着大量各式信号，这些信号把前端接收管堵塞了。既然前端滤波器这么重要，前端滤波器该如何制作呢？射频行业的资深大拿来教你！

然而，对于435MHz的频段前端滤波器不是那么好加的。下面开始分析。

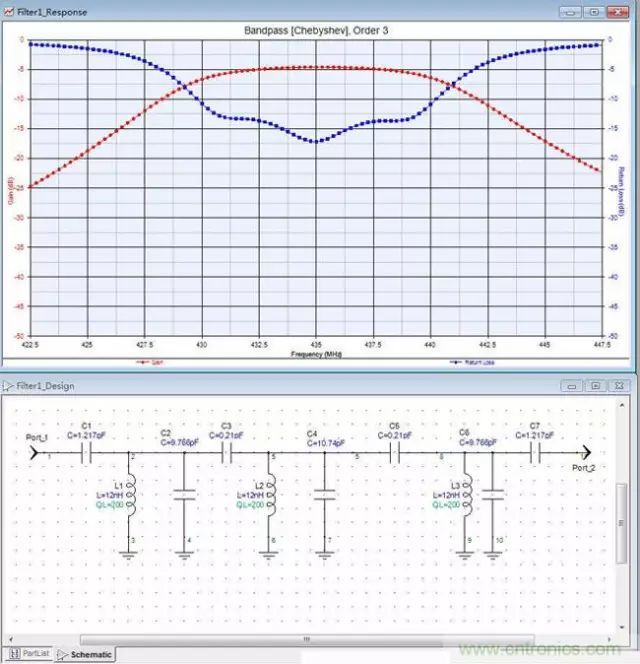

​这是一套，顶端电容藕和的切比雪夫带通滤波器，中心频率是435MHz。由于采用市售的贴片电感(这种电感Q值最多70)，所以插入损耗极大，竟然达到了-11db，另一条曲线是反射(可以换算成驻波)。所以加入后极度影响灵敏度，因为接收机的灵敏度与第一级高放的噪声系数直接相关，即便技术再好，比如可以把高放的噪声系数控制到0.5，但前面滤波器的插损会实实在在的把噪声系数恶化11db。

所以很少能见到这样用的。

再看这张图:

​保持其他参数，把电感换成了比较好的空心线圈，虽然体积大了，但是插入损耗变成了-5左右，这就基本可以用了，但是仍然非常的难以制作。因为:

1. 顶端的耦合电容只有0.2P，这个容量的电容不是很好买，所以只能把电容画在PCB上，给1次成功带来难度。

2. 即便是12nH的电感，也不是非常好绕，而且必须是空心并且间绕，经验不足的话不好掌握。

3. 电感量还是有点大，那些电容的参数比较敏感，稍有变化会影响性能。

那么如果能够继续把电感的Q值变高，并且有办法继续减小耦合电容呢？然后再把带宽缩一点。

情况将是下图:

​这张图的电感Q值陡然变成了1600，并且电感量也变大了，图形变得非常好看，这种滤波器才可以保证接收机的众多选择性和灵敏度等指标，如果没有能耗上的考虑直接在后面加一片IC，一下子就把距离拉上去了。

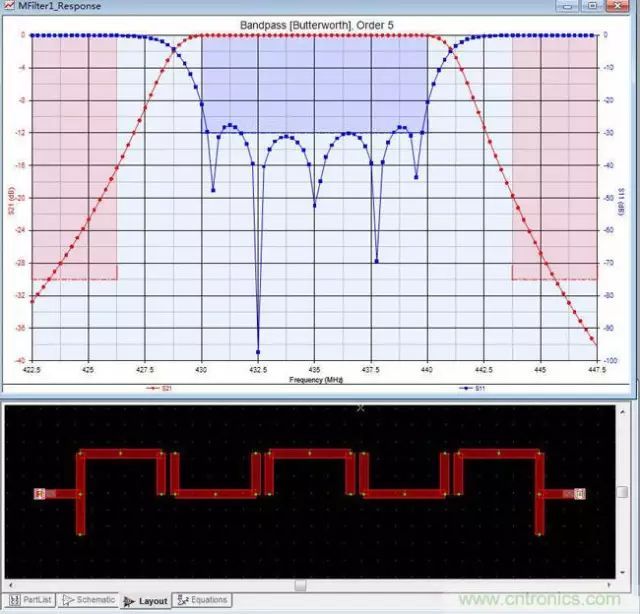

性能更好，但是尺寸太大的微带滤波器

​实战螺旋滤波器设计

对于这种螺旋滤波器，在国内真正会设计的人越越少了，用软件其实已经可以很好的综合。

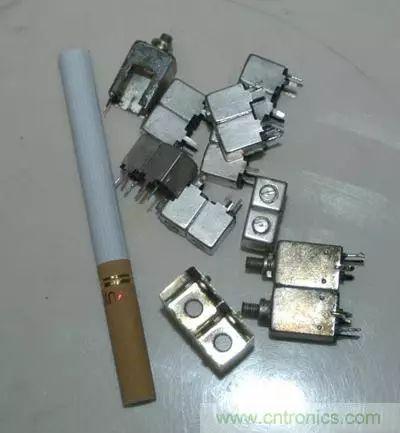

先上一张图片介绍一下实际的435MHz移动设备用的螺旋滤波器。

其实，更好的滤波器都要比较严格的机加工出来，我们这次将为这款试验机设计高品质的 2腔和4腔滤波器。

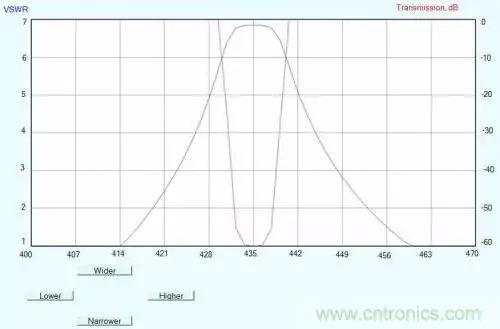

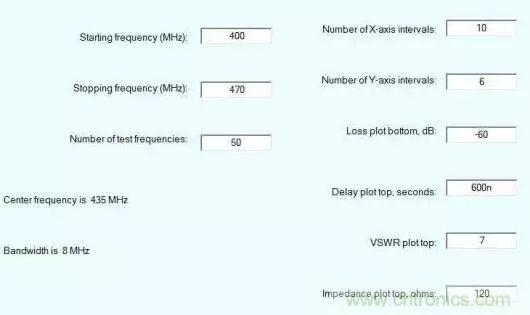

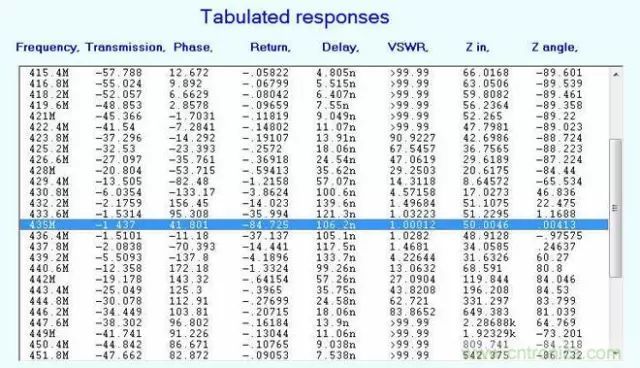

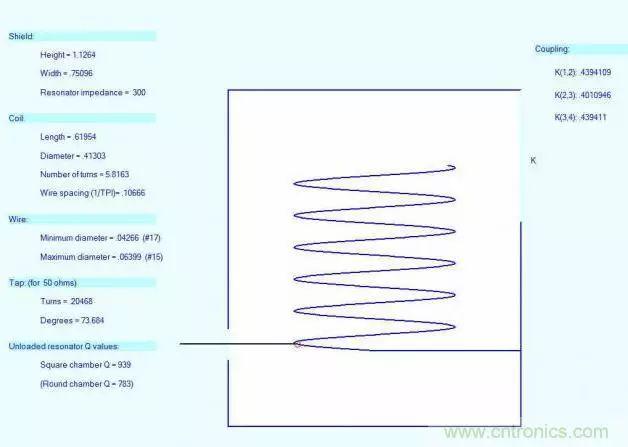

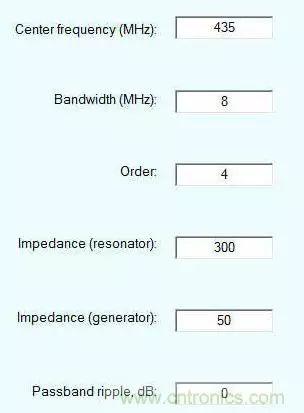

​以这个4腔的为例，操作很简单的。
