三菱电机即将发售商用无线通信设备SiRF高输出MOSFET模块

业界首次实现在商用无线通信设备印刷电路板上的自动实装

商用无线通信设备“SiRF高输出MOSFET模块”发售通知

三菱电机株式会社定于7月1日发售业界首次※1实现可在专业无线通信设备的印刷电路板上自动化实装的“SiRF※2 高输出MOSFET※3 模块”。该产品作为商用无线通信设备的高频新产品，不再需要通常的螺丝固定等作业，为提高商用无线通信设备的生产效率做出贡献。

此外，本产品配套提供商用无线通信设备发射部分的两种模块：驱动放大・末级放大。

※1　2016年6月15日，根据本公司调查。基于输出电力60W级产品
※2　Radio Frequency（RF）：高频
※3　Metal Oxide Semiconductor Field Effect Transistor：金属氧化物半导体场效应晶体管

SiRF 高输出MOSFET模块（上图：产品背面、下图：产品正面）

新产品的特点

1．业界首次实现在商用无线通信设备上的自动实装，为提高生产效率做出贡献

・ 通过采用可承受回流焊温度的耐高温设计，实现在无线通信设备印刷电路板上的自动实装，为提高生产效率做出贡献

2．为商用无线电收发机的小型、轻量化及低功耗化做出贡献

・ 通过电路设计、散热设计的最佳化，末级放大模块的安装面积比现有产品※4减少约50％，重量减轻为现有产品※4的3分之1，为小型、轻量化做出贡献

・ 驱动放大模块的输入功率比现有产品※4减少约80％（10mW）、末级放大模块的效率比现有产品※4提高约5％（60％），为低功耗化做出贡献

※4　公司现有产品“RA系列”

3．配套提供构成商用无线通信设备发射部分的两种模块

・ 通过配套提供驱动放大、末级放大模块，无需客户设计组装级间阻抗匹配电路，有助于商用无线通信设备开发的高效化

销售概要

频率	型号※5	概要				发售日期
		偏置电压	输入功率	输出功率	效率
135-175MHz	RA05H1317MS1	12.5V	10mW	85W	60%	7月1日
	RA60H1317MS1
378-470MHz	RA05H3353MS1				53%
	RA60H3847MS1
440-527MHz	RA05H3353MS1				52%
	RA60H4453MS1

※5　上段：驱动放大模块，下段：末级放大模块的型号

销售目标

对于用于商用无线通信设备的高频器件来说，以往通常是将模块产品直接用螺丝固定在无线通信设备箱体上，但为了提高生产效率，自动实装的需求不断增长。

本公司此次为满足这类需求，发售业界首次实现可在无线通信设备印刷电路板上自动实装的“SiRF高输出MOSFET模块”。此外，为无线通信设备的小型、轻量化及低功耗化做出贡献的同时，通过配套提供两级模块，也有助于开发的高效化。

其他特点

1．通过内置阻抗匹配电路，有助于缩短商用无线通信设备的开发周期

· 为了发挥RF 高输出MOSFET的高频性能，内置阻抗匹配电路，有助于缩短无线通信设备的开发周期

2．TDMA所需的商用无线通信设备的设计自由度得到提高

· 可以按照每个放大段设定栅电压，TDMA※6 动作所需的商用无线通信设备的设计自由度得到提高

※6　Time Division Multiple Access：无线通讯方式的多路访问技术之一，将同一频率按时段分割，多位用户同时利用的方式

3．对应各国的数字通讯规格

· 通过减轻栅电压输出电力延迟的设计（比现有产品减轻10倍），对应各国的数字通讯规格［DMR（Digital Mobile Radio）／dPMR（digital Private Mobile Radio）／PDT（Professional Digital Trunking）／TETRA（Terrestrial Trunked Radio）／P25（APCO-P25）等］

驱动放大·末级放大模块的阵容和主要规格

模块	型号	频率	输出功率	漏极 效率	输入 功率	偏置 电压
驱动放大 模块	RA05H1317MS1	135-175 MHz	5W	50-60%	10mW	12.5V
	RA05H3353MS1	330-527 MHz
末级放大 模块	RA60H1317MS1	135-175 MHz	60W	55-65%	4W	12.5V
	RA60H3847MS1	378-470 MHz
	RA60H4453MS1	440-527 MHz

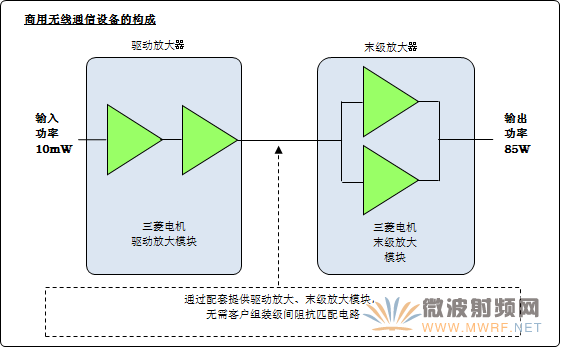

搭载本公司新产品的商用无线通信设备的构成
