普源精电推出自主研发的高性能射频信号源

北京普源精电科技有限公司（RIGOL）宣布推出首款自主研发生产的高性能射频信号源---DSG3000系列。2009年RIGOL正式进入射频测试测量领域，并先后发布了两款频谱分析仪，掀起频谱仪的普及风暴。时隔两年，DSG3000系列射频信号源的推出，再次体现了RIGOL在射频测试领域的不断突破。

众所周知，在通用射频信号源市场上，人们可以选择的产品很少，具有6G频率和矢量信号发生能力的射频信号源更是寥寥无几，而且采购成本也让人望而却步。RIGOL DSG3000系列射频信号源的推出，以独到的产品定位和创新的功能设计，给人们带来了不小的惊喜。

图一、RIGOL DSG3000射频信号源正面

图二、RIGOL DSG3000射频信号源背面

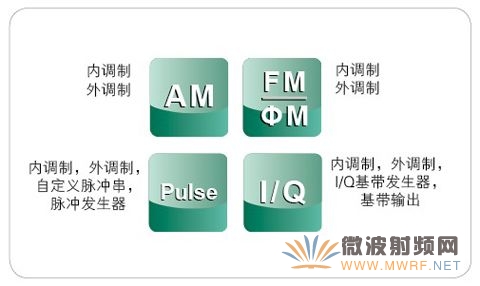

图三、RIGOL DSG3000射频信号源的主要功能

RIGOL DSG3000系列射频信号源有三大特点：优异的性能，全面的调制解决方案以及针对企业生产线应用特点而强化的可靠性和稳定性设计。

RIGOL DSG3000系列射频信号源具有远高于同类经济型射频信号源的性能指标，它的最高频率为6GHz / 3GHz，市面上只有中高档射频信号源才能达到6GHz的频率；输出功率为-130dBm到+13dBm，而实测的最大输出功率超过了+23dBm。幅度精度典型值<0.5dB，为了获得高频率精度和高稳定度，标配0.5ppm的内部时钟（同时可选配高达5ppb的高稳时钟）。此外，RIGOL DSG3000系列还是一款高信号纯度的射频信号源，它的相位噪声为-110dBc/Hz，剩余调频典型值只有1Hzrms。

RIGOL DSG3000系列射频信号源提供了包括IQ矢量调制在内的全面调制解决方案。首先标配了AM/FM/ΦM模拟调制，其次标配了脉冲调制，它的通断比高达80dB，上升下降时间<10ns，并且它还可以选配自定义的脉冲序列，使用者可以在PC上用EXCEL软件轻松编辑脉冲序列，然后导入DSG3000，即可完成自定义脉冲序列的脉冲调制输出。

RIGOL DSG3000还有一个非常重要的特点，它还是一款具有I/Q调制的矢量信号源，它不仅可以外部输入IQ调制信号，内部也设计了IQ内部调制功能，可以将上位机编辑好的调制波形下载后调制输出。RIGOL提供的Ultra IQ Station可以完成数字信号源编辑，包括QAM,FSK,ASK等在内的数字调制，以及各种通用的可调参数的滤波器，并方便的完成波形下载。使用者也可以根据应用需求使用包括matlab, labview等通用工具生成自己的波形，再通过Ultra IQ Station下载到DSG3000中。

RIGOL DSG3000提供的所有模拟和矢量调制都支持外部调制和内部调制方式。针对生产线的应用，RIGOL DSG3000系列射频信号源还提供了简便高效，人性化的设计。它的高度符合2U标准，可节省机架的空间，并提供机架安装套件；它标配USB/LAN/GPIB远程控制接口，标准SCPI命令集，并且提供了包括触发输入/信号有效输出/扫描状态输出以及10MHz参考输入输出，方便实现自动测试系统集成，及进行远程控制，从而实现生产线产能的提高；为了应对生产线高强度的使用对仪器的损耗，它采用了无磨损电子衰减器设计，从而提高仪器的使用寿命，为企业节省成本。为了适应生产线上高强度的应用需求，DSG3000在设计阶段进行了超过150项，包括在各种极端情况下的测试考核，使其具有高的可靠性和稳定性。

针对企业生产线用射频信号源配合功率计的使用，RIGOL DSG3000系列设计了独特的解决方案，它具有RIGOL独创的快速完成系统误差校正功能，可以自动完成测试系统幅度误差修正（线缆，衰减器，放大器等），并兼容主流的功率计探头，还内置了丰富的功率测试运算功能。

RIGOL DSG3000系列射频信号源的推出，使RIGOL的射频产品线更加丰富，同时满足更多工程师的需要。这个产品的诞生，也体现了RIGOL一贯坚持的企业发展愿景，努力提升“中国制造”在全球市场的良好形象，让中国的产品成为高性能和高品质的象征。
