Linear推出集成型VCO的高性能整数N频率合成器:LTC6946

凌力尔特公司 (Linear Technology Corporation) 推出一个具集成型 VCO 的高性能整数 N 频率合成器系列中的首款器件 LTC6946，该器件可提供 -226dBc/Hz 归一化闭环带内相位噪声、绝佳的 -274dBc/Hz 归一化带内 1/f 噪声和同类最佳的 -103dBc 杂散输出。在典型的 900MHz 应用中，这些性能特征有助在 1kHz 偏移频率下实现一个 -100dBc/Hz 的闭环相位噪声。该器件可提供三种频率选项：LTC6946-1 的调谐范围从 2.240GHz 至 3.740GHz；LTC6946-2 的覆盖范围为 3.080GHz 至 4.910GHz；而 LTC6946-3 则覆盖 3.840GHz至 5.790GHz 的频率范围。此外，每款器件还具有一个内置输出分频器 (可编程分级从 1~6)，用于将频率覆盖范围扩展到低至 373MHz。

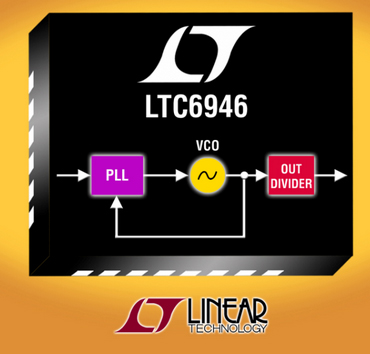

该器件系列集成了一个低噪声 5.7GHz 锁相环 (PLL)，包括一个基准分频器、具锁相指示器的相位-频率检测器 (PFD)、超低噪声充电泵和整数反馈分频器以实现非常低噪声的 PLL 操作。PLL 电路紧密耦合至一个低噪声 VCO 和内部自校准电路以确保最优的 VCO 谐振器调谐，从而获得最佳的相位噪声性能。VCO 无需外部组件。片内 SPI 兼容型双向串行端口可提供频率调谐和控制，以及寄存器和环路状态信息的回读。



这个频率合成器系列的低相位噪声和低杂散能力可提高支持 LTE、W-CDMA、UMTS、CDMA、GSM 和 WiMAX 标准的多频带基站的性能。其高频能力还能支持点对点宽带无线接入、军用、航空电子、以及高性能测试和测量应用。



凌力尔特还提供了基于 PC 的综合设计工具软件 PLLWizard，以便于交互式控制及与 LTC6946 评估板的连接。设计人员可运用 PLLWizard 软件执行仿真与优化，然后在实际的演示电路上对其设计进行交互式的验证。PLLWizard 设计工具软件可从凌力尔特公司网站免费下载，网址为 www.linear.com.cn/synthesizers。

LTC6946 所有版本都规格在 -40°C 至 105°C 的整个外壳温度范围。这些产品采用 4mm x 5mm、28 引线塑料 QFN 封装。



性能概要：LTC6946
• 卓越的带内相位噪声：-226dBc/Hz (闭环、归一化)
• 同类最佳的带内 1/f 噪声：-274dBc/Hz (闭环，归一化)
• -157dBc/Hz 宽带输出相位噪声层
• 非常低的杂散输出：-103dBc
• 具自校正的温度稳定 VCO
• 可编程充电泵提供高达 11.2mA 的输出电流
• 提供 PLL Wizard 设计工具软件
• 内置的输出分频器提供高达 5.79GHz 的宽调谐频率范围
