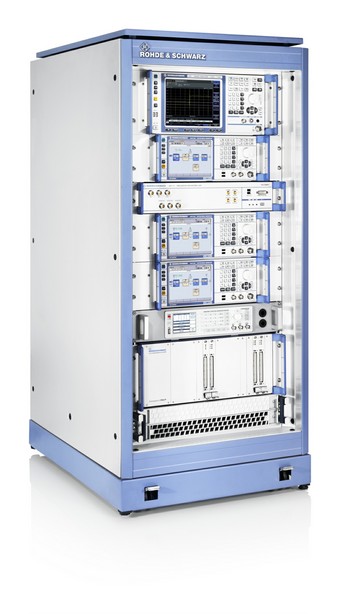

R&S公司提供的雷达测试系统能容易地产生在研发和生产雷达系统中所必需复杂信号。该系统能在大动态范围内（高达118dB）提供高电平精度、高相位精度的测试信号，也可在整个设置范围内提供极高的设置速度，因此能进行高速、全自动化的复杂雷达测试。
展出的雷达测试系统中集成了三台R&S SMBV100A信号源。这三台信号源能产生测试三通道单脉冲雷达所需的脉冲相参信号，这种三通道单脉冲雷达广泛应用于空中交通管制系统中。通过配备不同数量的信号源，用户可产生多达十路的相参射频信号。
雷达测试系统内部集成了R&S FSV频谱与信号分析仪，该R&S FSV用于系统的内部校准。通过在系统启动时或系统温度改变后进行重新校准，使测试系统能在整个温度范围内提供高精度的测试结果。另外，系统中的R&S FSV也可用于分析如雷达发射脉冲信号的功率和杂散。
整个测试系统使用R&S OSP矩阵开关和R&S CompactTSVP 控制平台作为与待测雷达接收机的连接接口。R&S CompactTSVP PXI 平台能灵活地在DUT的数字和模拟信号之间进行切换，使用户能自由地选择当前接收信号端和与之对应的发射信号端。并且，R&S CompactTSVP 所提供的图形化界面使用户能灵活地配置测试所需信号的参数。
