无线充电器原理图与结构

1 无线充电器原理与结构

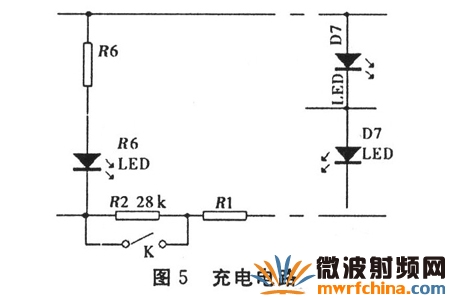

无线充电器系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，经过无线充电器电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

2 无线充电器发射电路模块

如图3，无线充电器主振电路采用2 MHz有源晶振作为振荡器。有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定的正弦波输出，经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。

测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。根据并联谐振公式得匹配电容C约为140 pF。因而．无线充电器发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

目前所需做的工作

1、电路的识别，各分块电路的整体把握
2、关键概念和公式的理解与应用
3、整个装置的设置，这是难点也是难点，但是做好1，2就应该没问题
4、成品的制作，这个先不着急，有时间就做
5、任务的分配，123是需要整个小组都要参与的，而前期的准备要分人尽快完成
6、现在你就请老师看一下，这个基本电路是否可行，行我们就继续研究。要想自己设计出电路，难度比较大，我们可以利用别人的电路，来运用到我们的发明上来，我们做一个资源的整合。
